Koła zębate

Kategoria:

Opis

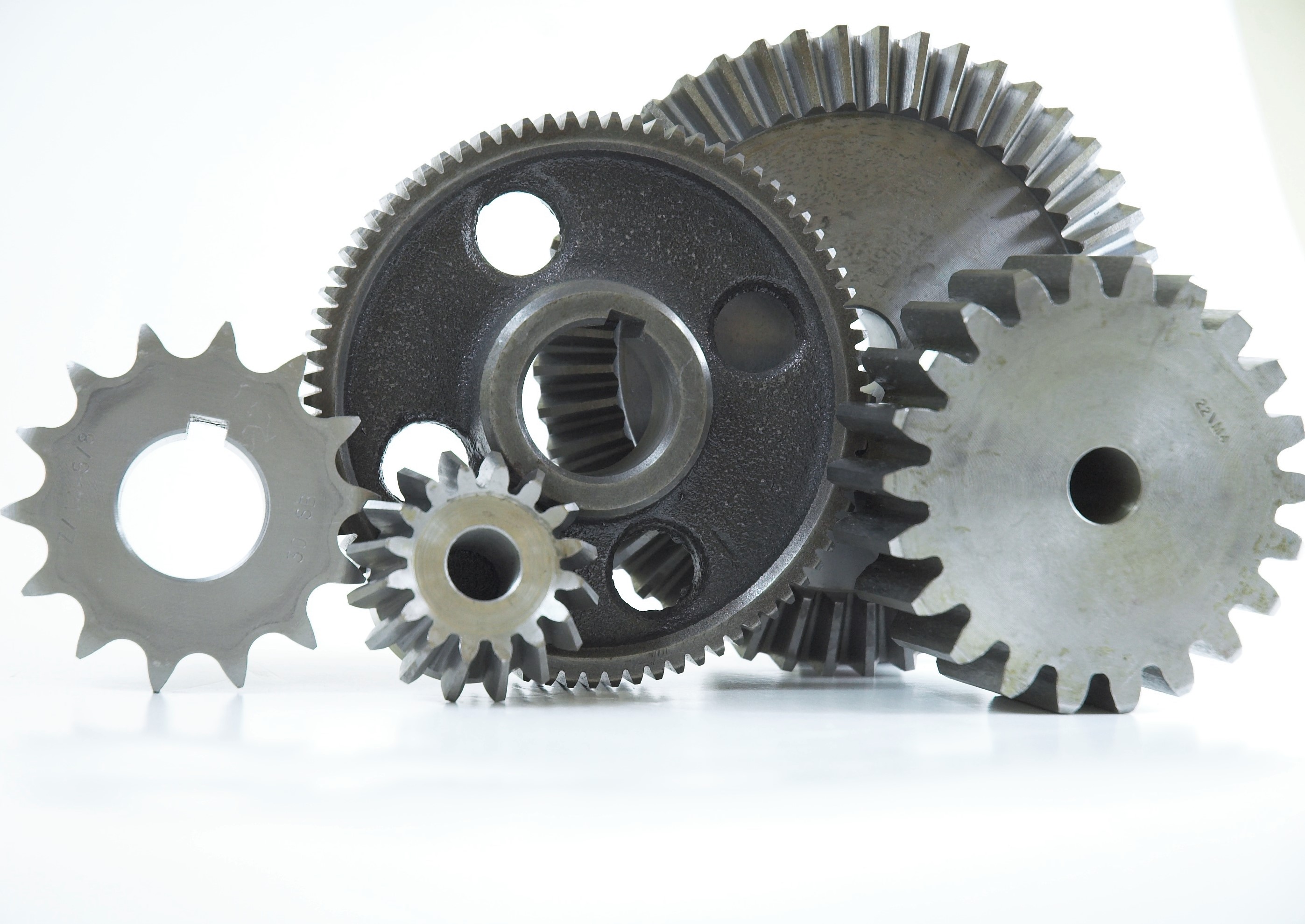

Koła zębate stosowane są w układach napędowych. Koła zębate znajdują bardzo szerokie zastosowanie we wszystkich dziedzinach techniki, gdzie stosowane są zarówno do przenoszenia wielkich mocy, jaki i do przekazywania ruchu obrotowego w mechanizmach precyzyjnych.
W naszej ofercie znajdą Państwo zarówno standardowe koła zębate jak i te wykonywane na zamówienie.
Wszystkie koła zębate mają zęby proste, kąt przyporu 200 oraz są wykonane ze stali C45.

Jak obliczyć moduł koła zębatego?
m=de/ (z+2)
gdzie:
m –moduł koła zębatego
de – średnica zewnętrzna koła zębatego
z – ilość zębów

Jak obliczyć odległość osi kół zębatych?
a = m*(z1+z2)/2
gdzie:
a – odległość osi
m – moduł kół zębatych
z1 – liczba zębów pierwszego koła
z2 – liczba zębów drugiego koła

Istnieje możliwość wykonania wersji specjalnej kół zębatych na podstawie rysunku wykonawczego klienta.
Specjalne koła zębate podlegają indywidualnej wycenie na zapytanie.


KOŁA ZĘBATE Z PIASTĄ

Standardowe koła zębate z piastą dostarczone mogą być od modułu 1 do 6.

de – średnica zewnętrzna koła zębatego (średnica głów)
dp – średnica podziałowa
D1 – średnica otworu pilotowego
B – szerokość zęba
A – szerokość całkowita koła zębatego
dm – średnica piasty

Koła zębate z piastą – moduły:
1:     liczba zębów: od 12 do 70
1,5:  liczba zębów: od 12 do 70
2:     liczba zębów: od 12 do 70
2,5:  liczba zębów: od 12 do 60
3:     liczba zębów: od 12 do 48
4:     liczba zębów: od 12 do 36
5:     liczba zębów: od 12 do 30
6:     liczba zębów: od 12 do 25


KOŁA ZĘBATE BEZ PIASTY
Standardowe koła zębate bez piasty dostarczone mogą być od modułu 1 do 6.

de – średnica zewnętrzna koła zębatego (średnica głów)
dp – średnica podziałowa
D1 – średnica otworu pilotowego
B – szerokość zęba
A – szerokość całkowita koła zębatego
dm – średnica piasty

Koła zębate bez piasty – moduły:
1:    liczba zębów: od 72 do 127
1,5: liczba zębów: od 72 do 127
2:    liczba zębów: od 72 do 127
2,5: liczba zębów: od 72 do 127
3:    liczba zębów: od 50 do 127
4:    liczba zębów: od 30 do 114
5:    liczba zębów: od 32 do 114
6:    liczba zębów: od 28 do 40

Na zamówienie wykonujemy koła zębate nawet o module 35.
