Sterowniki PLC

Kategoria:

Opis

Bardzo popularna w ostatnich latach seria sterowników kompaktowych MasterK typu Master-120S ma następcę: serię sterowników XGB. Sterowniki PLC serii XGB tworzą nową rodzinę sterowników kompaktowych o dużych możliwościach. Sterowniki XGB są dostępne w dwóch typach XBM i XBC.

Pierwsza seria XBM charakteryzuje się bardzo małą wielkością modułu głównego – szerokość to tylko 30 mm. Jednostka centralna dostępna jest w dwóch wielkościach 16 – 8 wejść i 8 wyjść, oraz 32 – 16 wejść i 16 wyjść. Do dyspozycji są wyjścia przekaźników i wyjścia tranzystorowe. Można ją rozbudować maksymalnie do 480 punktów I/O (wersja XBM), natomiast wersję XBC maksymalnie do 704 punktów I/O.

Sterowniki te charakteryzują się bogatą listą instrukcji, dużą szybkością procesora, a operacje mogą być wykonywane na liczbach zmiennoprzecinkowych. Dla wersji XBM kroki programu wykonywane są z prędkością 160 ns, natomiast dla wersji XBC z prędkością do 63 ns. Zwiększona została również możliwość rozbudowy tych sterowników o dodatkowe moduły. Do tej pory serię MasterK-120S można było rozbudowywać maksymalnie do trzech rozszerzeń + moduł RTC. Obecnie sterowniki można rozszerzać o siedem modułów dla serii XBM i dziesięć modułów dla serii XBC. Sterowniki te oferują wiele standardowo wbudowanych funkcji, takich jak regulatory PID z autotuningiem, szybkie liczniki HSC do 100 kHz, wyjścia częstotliwościowe, pozycjonowanie. Chcąc wykorzystać funkcję pozycjonowania, należy przy doborze sterownika wybrać wersję z wyjściami tranzystorowymi.
Sterowniki te w standardzie mają wbudowane porty komunikacyjne RS232 i RS485. Obsługują one protokoły MODBUS, protokoły LG lub inne dowolnie definiowane przez użytkownika. Wykorzystując dodatkowe moduły komunikacyjne, możemy współpracować z Ethernet, Profibus-DS., Device-Net, Fieldbus oraz EtherCAT.

XBM SLIM


Podstawowe parametry:
•    Typ wąski – tylko 30 mm szerokości jednostki sterującej
•    Szybkość przetwarzania 160 ns/krok
•    Maksymalnie do 256 punktów I/O
•    Maksymalnie do 7 modułów rozszerzeń (w tym dwa moduły komunikacyjne)
•    Wbudowana komunikacja RS-232C/RS-485 (2 kanały)
•    Wbudowane szybkie liczniki (HSC), PID oraz wiele innych funkcji



XBC (E) wersja ekonomiczna
Podstawowe parametry:
•    Szybkość przetwarzania 240 ns/krok
•    Maksymalnie do 38 punktów I/O
•    Maksymalnie do 2 modułów opcjonalnych
•    Wbudowana komunikacja RS-232C/RS-485 (1 kanał)
•    Wbudowane szybkie liczniki (HSC) oraz inne funkcje

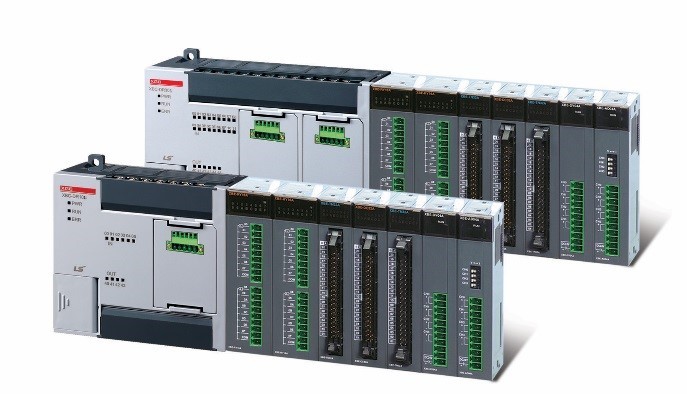

XBC/XEC (S) wersja standardowa
Podstawowe parametry:
•    Szybkość przetwarzania 94 ns/krok
•    Możliwość programowania w standardzie IEC (dla typu sterownika XEC)
•    Maksymalnie do 284 punktów I/O
•    Maksymalnie do 7 modułów rozszerzeń (w tym dwa moduły komunikacyjne)
•    Maksymalnie do 2 modułów opcjonalnych
•    Wbudowana komunikacja RS-232C/RS-485 (2 kanały)
•    Wbudowane szybkie liczniki (HSC), PID oraz wiele innych funkcji
•    Duża pojemność programu do 15 kilokroków

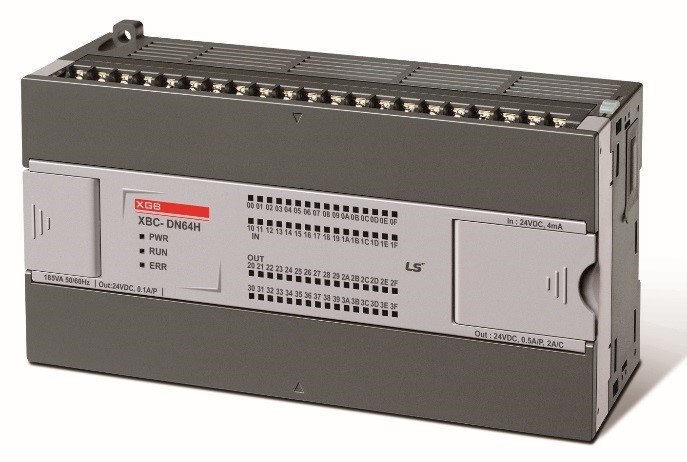

XBC/XEC (H) wersja o wysokiej wydajności

Podstawowe parametry:
•    Szybkość przetwarzania 83 ns/krok
•    Możliwość programowania w standardzie IEC (dla typu sterownika XEC)
•    Maksymalnie do 384 punktów I/O
•    Maksymalnie do 10 modułów rozszerzeń (w tym dwa moduły komunikacyjne)
•    Wbudowany zegar czasu rzeczywistego (RTC)
•    Wbudowana komunikacja RS-232C/RS-485 (2 kanały)
•    Wbudowane szybkie liczniki (HSC), PID oraz wiele innych funkcji
•    Duża pojemność programu do 15 kilokroków
XBC/XEC (U) wersja ULTRA

Podstawowe parametry:
•    Szybkość przetwarzania 60 ns/krok
•    Możliwość programowania w standardzie IEC (dla typu sterownika XEC)
•    Maksymalnie do 352 punktów I/O
•    Maksymalnie do 10 modułów rozszerzeń (w tym dwa moduły komunikacyjne oraz 2 dodatkowe moduły komunikacji EtherCAT)
•    Wbudowany zegar czasu rzeczywistego (RTC)
•    Wbudowana komunikacja RS-232C/RS-485 (2 kanały) oraz Ethernet 100Base-TX (2 porty)
•    Wbudowany przetwornik analogowo-cyfrowy oraz cyfrowo-analogowy
•    Rozbudowana funkcja pozycjonowania w wielu osiach, wiele algorytmów interpolacji
•    Możliwość logowania danych, wbudowany slot kart pamięci SD
•    Wbudowane szybkie liczniki (HSC), PID oraz wiele innych funkcji
•    Bardzo duża pojemność programu do 32 kilokroków
SMART I/O – system rozproszony


• Łatwa konfiguracja systemu zdalnego przy użyciu rozszerzenia WE/WY XGB
• Rozszerzenie do 8 modułów dzięki adapterowi sieciowemu
• Maksymalnie 256 punktów cyfrowych WE/WY
• Maksymalnie 16 kanałów analogowych WE/Wy
• Adapter sieciowy: Profibus-DP, DeviceNet, Rnet, Modbus TCP, EtherNet/IP
PORÓWNANIE PARAMETRÓW STEROWNIKÓW XGM/XBC

Konfiguracja typu sterowników

XGT

Seria sterowników modułowych XGT, ze względu na jej duże możliwości, może być wykorzystywana w średnich i dużych systemach. W przypadku sterowników modułowych możemy rozbudować sterownik maksymalnie do 32 000 punktów I/O, wejścia i wyjścia analogowe, moduły komunikacyjne. Sterowniki stanowią doskonałą bazę przy tworzeniu różnorodnych aplikacji. Sprzyja temu bardzo przyjazne oprogramowanie
XG5000. Jest ono darmowym narzędziem dostarczanym wraz ze sterownikiem.
Oprogramowanie XG5000 umożliwia edycję programu w prostych językach drabinkowych LD oraz liście instrukcji IL. Możliwe jest przechodzenie podczas edycji z języka LD do IL lub odwrotnie. Istnieje możliwość konwersji programu napisanego na sterowniki serii MasterK lub GLOFA. Nowe oprogramowanie udostępnia funkcje edycji online, monitora, debuggera, a także symulacji bez podłączenia PLC.

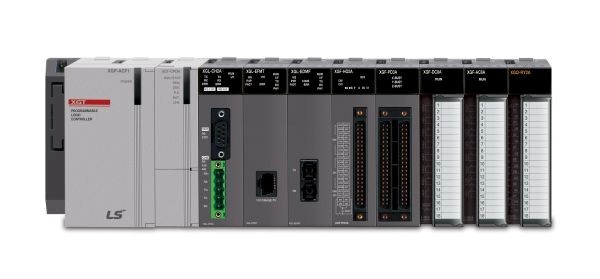

XGK










Podstawowe parametry:
•    Największa prędkość obliczeniowa procesora CPU: 28ns/krok
•    Do 6,144 konfigurowalnych punktow We/Wy (32,768 punkty dostępne dzięki
zdalnym We/Wy)
•    Zintegrowany pakiet inteligentnego oprogramowania: XG5000, XG-PD, XG-PM
•    Rozwiązania systemowe oparte na otwartej sieci: Ethernet, Profibus-DP, DeviceNet
•    Specjalne urządzenia do łatwego programowania
•    Duża pamięć urządzenia
•    Interfejs USB do programowania, ładowania/odczytu programu, monitoringu

XGI
Podstawowe parametry:
•    Największa prędkość obliczeniowa procesora CPU: 28ns/krok
•    Do 6,144 konfigurowalnych punktów We/Wy (131,072 punkty dostępne dzięki zdalnym We/Wy)
•    Standard programowania IEC 61131-3: – LD (Drabinkowy), SFC (Sekwencyjny język graficzny),ST (Strukturalny), Definiowane przez użytkownika FB (Bloki funkcyjne)
•    Wbudowane pętle PID (Maksymalnie 256)
•    Interfejs USB do programowania, ładowania/odczytu programu, monitoringu

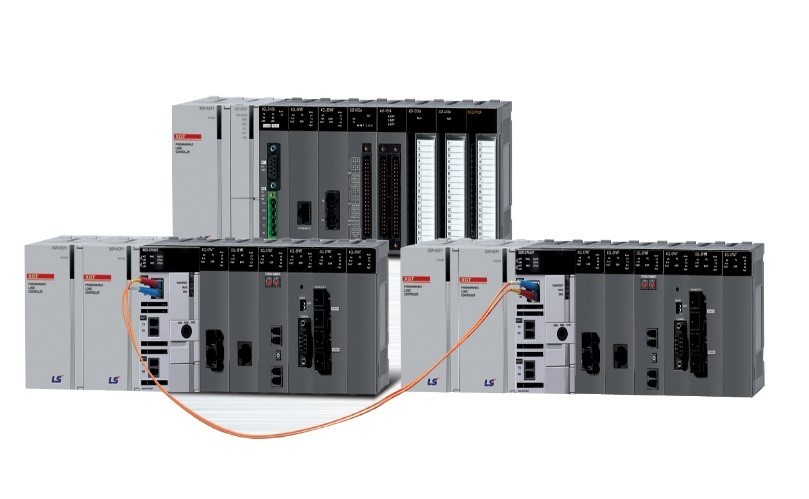

XGR

Seria XGR – Systemy redundantne do sterowania szybkich procesów, oparte na IEC

Podstawowe parametry:
Wysoka wydajność:
•    Prędkość przetwarzania: 42ns/krok
•    Synchronizacja CPU poprzez przewód światłowodowy
•    Maksymalna liczba We/Wy: 131,072 punkty
•    Pamięć całkowita: 25MB (Program 7MB, Dane 2MB, Flash 16MB)
•    Prędkość przełączania: min. 4.3ms / max. 22ms
Łatwa instalacja rozszerzeń z wykorzystaniem sieci:
•    Maksymalna ilość modułów bazowych do instalacji rozszerzeń: 31 modułów
•    Zasięg: Światłowód 2km (Możliwość rozszerzenia do 60km), Skrętka 100m (Możliwość rozszerzenia do 3km)
•    Wgranie, odczytanie programu poprzez moduły rozszerzeń
•    Brak ograniczeń na instalowanie modułów komunikacyjnych typu master
Ulepszona obsługa dzięki dostępowi do historii systemu i konfiguracji sieci pierścieniowej:
•    Wygodny system analityczny wykorzystujący: historię operacji, historię błędów, historię systemu
