Opis
rzemienniki częstotliwości LS serii S100 zasilane 1-fazowo
to nowa seria o zmniejszonych gabarytach
i możliwości instalacji falowników jeden obok drugiego.
Posiadają:
– wbudowany filtr EMC C3,
– klawiaturę LED,
– proste funkcje PLC,
– wersja IP20.
to nowa seria o zmniejszonych gabarytach
i możliwości instalacji falowników jeden obok drugiego.
Posiadają:
– wbudowany filtr EMC C3,
– klawiaturę LED,
– proste funkcje PLC,
– wersja IP20.

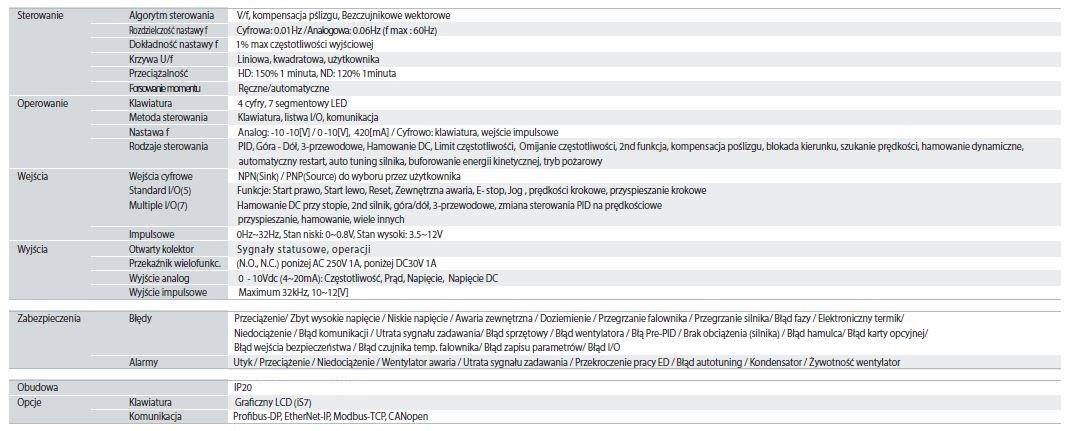

Właściowości
– Sterowanie skalarne U/f, wektorowe bezczujnikowe, kompensacja poślizgu
– Wbudowany filtr EMC kategorii C3
– Wbudowany moduł hamujący
– Możliwa instalacja falowników jeden obok drugiego. Pozwala to na ogromne oszczędności miejsca w szafie sterowniczej
– Kompaktowa budowa, zmniejszony gabaryt – w stosunku do iG5A nawet o 40%
– Proste funkcje PLC (sekwencja)
– Częstotliwość wyjściowa 0 – 400Hz
– Częstotliwość nośna 1 – 15kHz
– Diagnostyka żywotności kondensatorów i wentylatorów
– Możliwość operowania za pomocą: Klawiatury/Listwy zaciskowej/Protokołów komunikacji
– Opcyjne karty komunikacji: Profibus-DP, CANopen i Ethernet
– Regulacja PID
– Sterowanie Góra-Dół i impulsowe 3-przewodowe
– 8 prędkości krokowych
– Automatyczne ponowne uruchomienie
– Możliwość pracy w trybie pożarowym (Fire Mode)
– Programowalne wejścia wielofunkcyjne
– Wejście analogowe prądowe lub napięciowe
– Wejście impulsowe
– Wbudowane wejście STO, zgodne z o EN61508, SIL2, kategoria stopu 0
– Temperatura pracy: -10~40oC (normalne obciążenia), -10~50oC (duże obciążenia)
– Temperatura przechowywania: -20~65Falownik obsługuje (podobnie jak seria iS7) dwa rodzaje obciążeń: zmienno- oraz stałomomentowe, dzięki czemu można dobierać falownik o typoszereg niżej, aniżeli wskazuje na to moc napędu (pompy i wentylatory).
– Wbudowany filtr EMC kategorii C3
– Wbudowany moduł hamujący
– Możliwa instalacja falowników jeden obok drugiego. Pozwala to na ogromne oszczędności miejsca w szafie sterowniczej
– Kompaktowa budowa, zmniejszony gabaryt – w stosunku do iG5A nawet o 40%
– Proste funkcje PLC (sekwencja)
– Częstotliwość wyjściowa 0 – 400Hz
– Częstotliwość nośna 1 – 15kHz
– Diagnostyka żywotności kondensatorów i wentylatorów
– Możliwość operowania za pomocą: Klawiatury/Listwy zaciskowej/Protokołów komunikacji
– Opcyjne karty komunikacji: Profibus-DP, CANopen i Ethernet
– Regulacja PID
– Sterowanie Góra-Dół i impulsowe 3-przewodowe
– 8 prędkości krokowych
– Automatyczne ponowne uruchomienie
– Możliwość pracy w trybie pożarowym (Fire Mode)
– Programowalne wejścia wielofunkcyjne
– Wejście analogowe prądowe lub napięciowe
– Wejście impulsowe
– Wbudowane wejście STO, zgodne z o EN61508, SIL2, kategoria stopu 0
– Temperatura pracy: -10~40oC (normalne obciążenia), -10~50oC (duże obciążenia)
– Temperatura przechowywania: -20~65Falownik obsługuje (podobnie jak seria iS7) dwa rodzaje obciążeń: zmienno- oraz stałomomentowe, dzięki czemu można dobierać falownik o typoszereg niżej, aniżeli wskazuje na to moc napędu (pompy i wentylatory).

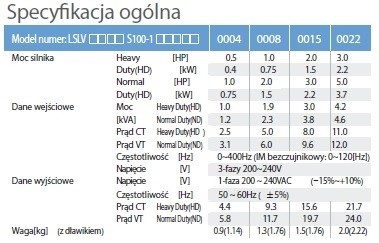

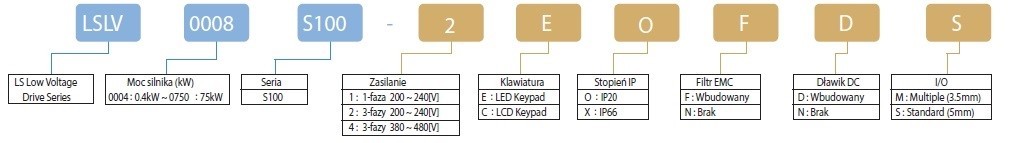

Dobór przemiennika częstotliwości S100-1:
| Obciążenia ciężkie | Wentylatory, pompy | typ | ||
| moc | prąd | moc | prąd | |
| 0,4kW | 2,5A | 0,75kW | 3,1A | LSLV0004 S100-1EOFNM |
| 0,75kW | 5A | 1,5kW | 6A | LSLV0008 S100-1EOFNM |
| 1,5kW | 8A | 2,2kW | 10A | LSLV0015 S100-1EOFNM |
| 2,2kW | 11A | 3kW | 12A | LSLV0022 S100-1EOFNM |
